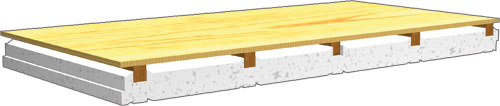

Pannello T13 Multiventil



Versione base COD. T13multi/A
(per tetti in cemento)



Pannello in polistirene espanso sinterizzato, autoestinguente classe E, preaccoppiato  con lastra in compensato fenolico tipo OSB o multistrato, munito di travetti in legno di spessoramento che creano ampi spazi di ventilazione (più del doppio rispetto ad altri prodotti similari) oltre a garantire un fissaggio meccanico efficace alla struttura sottostante, ideale quindi anche in caso di forti pendenze o in zone ventose.

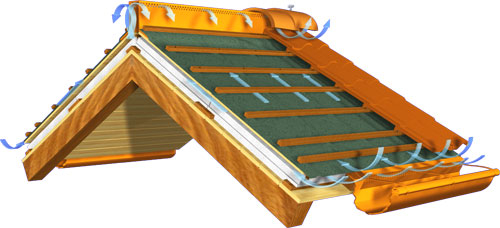

MASSIMA VENTILAZIONE

UNICA ALTERNATIVA FUNZIONALE AI SISTEMI TRADIZIONALI
PER TETTI IN LEGNO

FISSAGGIO STABILE E SICURO IN QUALSIASI CONDIZIONE

Caratteristiche innovative che lo differenziano da tutti i pannelli similari in commercio anche di nostra produzione (T12)



  • Spessori: da 60 mm. (solo isolante senza ventilazione)
  • Densità – EPS: da 20 a 35 kg/mc. – EPS da 100 a 300
  • Dimensioni: standard 122 x 244 cm.
  • Battentature: a richiesta su 2 o su 4 lati.
  • Su richiesta: accoppiato con membrana bituminosa (guaina) esclusivamente armata in poliestere, normale o ardesiata, spessori da 2 a 6 mm. – resistenza al freddo standard – 5°
  • Spessore compensato fenolico: standard 12 mm. – Su richiesta fino a 25 mm.

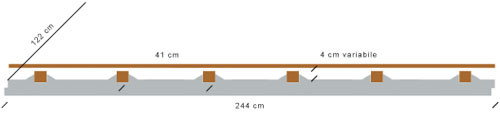

  • Dimensione fori interni diagonali: da H 40 mm. x circa 410 mm. di larghezza, variabile su richiesta.
  • Dimensione dei travetti preinseriti: 50 x H 60 mm. variabile su richiesta.
  • Numero listelli preinseriti: 6 interasse 46 cm.
  • Caratteristiche: Isolamento senza ponti termici e ventilazione del tetto in un’unica operazione, mediante l’applicazione di un unico pannello. Sicurezza di applicazione garantita da fissaggi efficaci. I pannelli con lato superiore di calpestio rigido, consentono un’ottima stabilità del manto di copertura durante la fase di lavorazione, i grandi fori di ventilazione, garantiscono un abbondante passaggio d’aria sotto la copertura. Tali pannelli sono inoltre ideali  per l’applicazione della tegola canadese.
  • Utilizzo:
    Per coperture inclinate in laterocemento,  tavelloni o struttura in legno, da posare in battuta ad un travetto in legno o cordolo in cemento predisposti.
    Applicazione alla struttura sottostante mediante fissaggio meccanico con viti autoforanti a misura sulle perline o  tasselli ad espansione, direttamente sulle lastre di OSB in corrispondenza dei travetti preinseriti.
    Se accoppiati con guaina saldatura a fuoco di tutte le giunte predisposte, compresi raccordi ai camini, contromuri,  colmi, ecc.
    Ancoraggio della copertura finale, tegole, coppi, ecc. mediante schiuma poliuretanica apposita o malta di cemento.
    Per coperture piane o terrazzi.
    Di seguito al fissaggio dei pannelli e alla saldatura delle giunte della guaina, si procede direttamente alla sovrapposizione del sottofondo e quindi alla posa dello strato finale (piastrelle, ecc.) Particolarmente idoneo per coperture piane soggette ad un notevole calpestio.

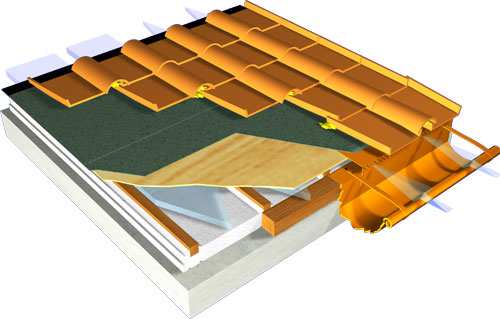

Versione con listelli verticali di ventilazione 4x1 cm. COD. T13multi/B
(per tetti in cemento)



Pannello in polistirene espanso sinterizzato, autoestinguente classe E, preaccoppiato  con lastra in compensato fenolico tipo OSB o multistrato, munito di travetti in legno di spessoramento che creano ampi spazi di ventilazione (più del doppio rispetto ad altri prodotti similari) oltre a garantire un fissaggio meccanico efficace alla struttura sottostante, ideale quindi anche in caso di forti pendenze o in zone ventose. Tale tipologia riporta anche l’applicazione di listelli in legno verticali posti sulla superficie dell’OSB, atti alla posa rialzata dei listelli in legno porta tegole, creando un’ulteriore ventilazione.

MASSIMA VENTILAZIONE

UNICA ALTERNATIVA FUNZIONALE AI SISTEMI TRADIZIONALI
PER TETTI IN LEGNO

FISSAGGIO STABILE E SICURO IN QUALSIASI CONDIZIONE

Caratteristiche innovative che lo differenziano da tutti i pannelli similari in commercio anche di nostra produzione (T12)



  • Spessori: da 60 mm. (solo isolante senza ventilazione)
  • Densità – EPS: da 20 a 35 kg/mc. – EPS da 100 a 300
  • Dimensioni: standard 122 x 244 cm.
  • Battentature: a richiesta su 2 o su 4 lati.
  • Spessore compensato fenolico: standard 12 mm. – Su richiesta fino a 25 mm.

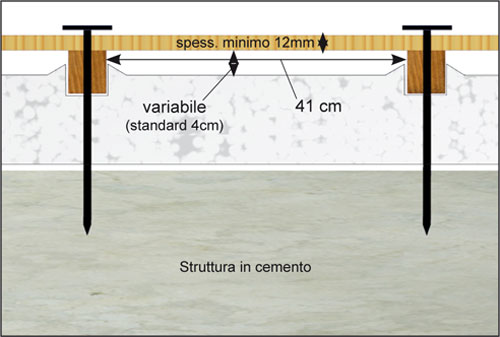

  • Dimensione fori interni diagonali: da H 40 mm. x circa 410 mm. di larghezza, variabile su richiesta.
  • Dimensione dei travetti preinseriti: 50 x H 60 mm. variabile su richiesta.
  • Numero travetti preinseriti: 6 interasse 46 cm.
  • Dimensione dei listelli di spessoramento superiore:  40 x 10 mm.
  • Caratteristiche: Isolamento senza ponti termici e ventilazione del tetto in una sola operazione, mediante l’applicazione di un unico pannello. Sicurezza di applicazione garantita da fissaggi efficaci. I pannelli con lato superiore di calpestio rigido, consentono un’ottima stabilità del manto di copertura durante la fase di lavorazione, i grandi fori di ventilazione, garantiscono un abbondante passaggio d’aria sotto la copertura. Tali pannelli sono inoltre ideali  per l’applicazione della tegola canadese.
  • Utilizzo:
    Per coperture inclinate in laterocemento,  tavelloni o struttura in legno, da posare in battuta ad un travetto in legno o cordolo in cemento predisposti.
    Applicazione alla struttura sottostante mediante fissaggio meccanico con viti autoforanti a misura sulle perline o  tasselli ad espansione, direttamente sulle lastre di OSB in corrispondenza dei travetti preinseriti.
    Fissaggio della listellatura orizzontale porta tegole all’interasse desiderato.
    Ancoraggio della copertura finale, tegole, coppi con dentello di aggancio, ecc. direttamente sui listelli porta tegole predisposti. In condizioni di elevate pendenze e zone molto ventose, è possibile il fissaggio meccanico anche delle tegole direttamente sui listelli, per mezzo di viti fosfatate.

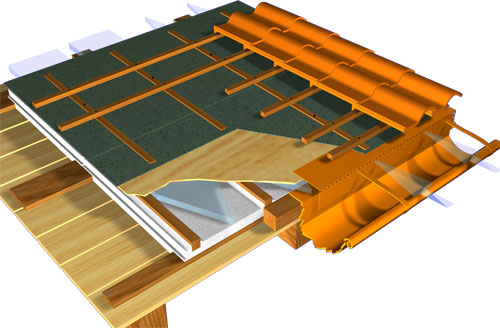

Versione con listelli verticali e guaina sbordante COD. T13multi/C
(per tetti in cemento)



Pannello in polistirene espanso sinterizzato, autoestinguente classe E, preaccoppiato  con lastra in compensato fenolico tipo OSB o multistrato, munito di travetti in legno di spessoramento che creano ampi spazi di ventilazione (più del doppio rispetto ad altri prodotti similari) oltre a garantire un fissaggio meccanico efficace alla struttura sottostante, ideale quindi anche in caso di forti pendenze o in zone ventose. Tale tipologia riporta anche l’applicazione di listelli in legno verticali posti sulla superficie dell’OSB, atti alla posa rialzata dei listelli in legno porta tegole, creando un’ulteriore ventilazione, oltre all’applicazione a fuoco di membrana impermeabilizzante, sbordante di circa 10 cm. su due lati per le sovrapposizioni.

MASSIMA VENTILAZIONE

UNICA ALTERNATIVA FUNZIONALE AI SISTEMI TRADIZIONALI
PER TETTI IN LEGNO

FISSAGGIO STABILE E SICURO IN QUALSIASI CONDIZIONE

Caratteristiche innovative che lo differenziano da tutti i pannelli similari in commercio anche di nostra produzione (T12)



  • Spessori: da 60 mm. (solo isolante senza ventilazione)
  • Densità – EPS: da 20 a 35 kg/mc. – EPS da 100 a 300
  • Dimensioni: standard 122 x 244 cm.
  • Battentature: a richiesta su 2 o su 4 lati.
  • Spessore compensato fenolico: standard 12 mm. – Su richiesta fino a 25 mm.
  • Dimensione fori interni diagonali: da H 40 mm. x circa 410 mm. di larghezza, variabile su richiesta.
  • Dimensione dei travetti preinseriti: 50 x H 60 mm. variabile su richiesta.
  • Numero travetti preinseriti: 6 interasse 46 cm.
  • Dimensione dei listelli di spessoramento superiore: 40 x 10 mm.
  • Membrana bituminosa (guaina):  esclusivamente armata in poliestere, normale o ardesiata, spessore da 2 a 6 mm. resistenza al freddo: standard – 5°
  • Caratteristiche: Isolamento senza ponti termici e ventilazione del tetto in una sola operazione, mediante l’applicazione di un unico pannello. Sicurezza di applicazione garantita da fissaggi efficaci. I pannelli con lato superiore di calpestio rigido, consentono un’ottima stabilità del manto di copertura durante la fase di lavorazione, i grandi fori di ventilazione, garantiscono un abbondante passaggio d’aria sotto la copertura. Tali pannelli sono inoltre ideali  per l’applicazione della tegola canadese.
  • Utilizzo:
    Per coperture inclinate in laterocemento,  tavelloni o struttura in legno, da posare in battuta ad un travetto in legno o cordolo in cemento predisposti.
    Applicazione alla struttura sottostante mediante fissaggio meccanico con viti autoforanti a misura sulle perline o  tasselli ad espansione, direttamente sulle lastre di OSB in corrispondenza dei travetti preinseriti.
    Saldatura a fuoco di tutte le giunte della guaina predisposte, compresi raccordi ai camini, contromuri, colmi, ecc.
    Fissaggio della listellatura orizzontale porta tegole all’interasse desiderato.
    Ancoraggio della copertura finale, tegole, coppi con dentello di aggancio, ecc. direttamente sui listelli porta tegole predisposti. In condizioni di elevate pendenze e zone molto ventose, è possibile il fissaggio meccanico anche delle tegole direttamente sui listelli, per mezzo di viti fosfatate.

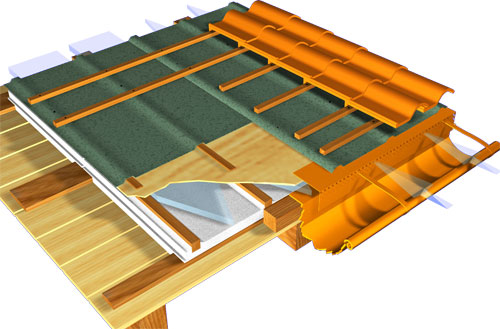

Versione per tetti in legno COD. T13multi/B con scanalature
(Prodotto anche nelle versione A e C)





Versione BASE

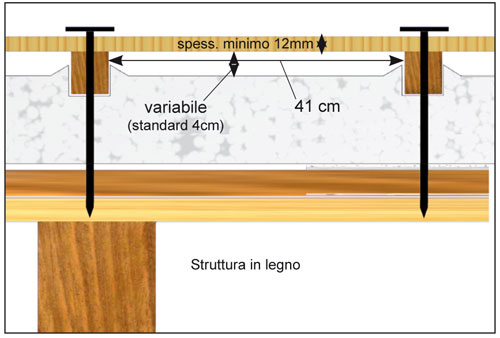

Versione T13multi/A con scanalature per struttura in legno

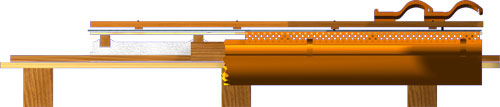

Versione T13multi/B-C con scanalature
