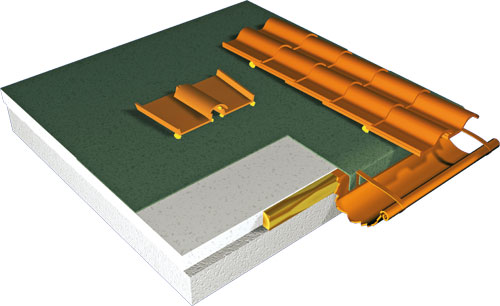

Pannello T01







Pannello in polistirene espanso sinterizzato, autoestinguente in classe 1 secondo euroclassi en13163 (ex norma uni 7819), preaccoppiato a fuoco su tutta la superficie con membrana impermeabilizzante, predisposto con cimose sbordanti di c.a. 10 cm. su due lati per sovrapposizioni.

- Spessori: da 20 mm.
- Densità-eps: da 18 a 35 kg/mc – eps da 100 a 300
- Dimensioni: standard 100 x 200 cm. su richiesta x 50 -> 400 cm.
- Battentature: standard 2 lati. Su richiesta 4 lati.
- Membrana bituminosa (guaina): esclusivamente armata in poliestere, normale o ardesiata, spessori da 2 a 6 mm,
resistenza al freddo: standard - 5°
- Caratteristiche: L’utilizzo di pannelli preaccoppiati con guaina, nella parte superiore, protegge realmente l’intera copertura da qualsiasi aggressione di:  agenti esterni, roditori, uccelli, ecc.  non necessitando quindi di ulteriori protezioni tipo parapasseri.
- Utilizzo: 1) per coperture inclinate in laterocemento o tavelloni da posare in battuta ad un travetto in legno o cordolo in cemento predisposti.
- Applicazione alla struttura sottostante mediante incollaggio o fissaggio meccanico con appositi tasselli plastici a fungo.
- Saldatura a fuoco di tutte le giunte predisposte, compresi raccordi ai camini, contromuri, colmi, ecc.
- Ancoraggio della copertura finale, tegole, coppi, ecc., mediante schiuma poliuretanica apposita o malta di cemento.
2) Per coperture piane o terrazzi.
- Di seguito al fissaggio e alla saldatura delle giunte, si procede direttamente alla sovrapposizione del sottofondo e quindi alla posa dello strato finale (piastrelle, ecc.).

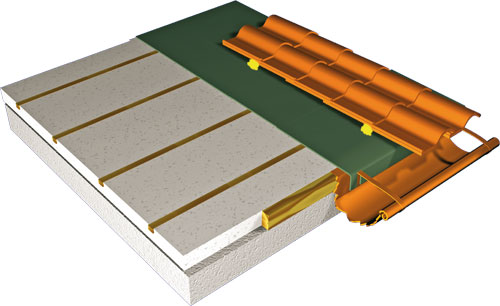

Pannello T02







Pannello in polistirene espanso sinterizzato, autoestinguente in classe 1 secondo euroclassi en13163 (ex norma uni 7819), preaccoppiato a fuoco su tutta la superficie con membrana impermeabilizzante, predisposto con cimose sbordanti di c.a 10 cm. su due lati per sovrapposizioni e listelli in legno completamente annegati sotto guaina, consentendo il fissaggio meccanico anche molto ravvicinato, ottimale quindi per zone molto ventose o su tetti con notevoli pendenze.
- Spessori: da 40 mm.
- Densità-eps: da 18 a 35 kg/mc – eps da 100 a 300
- Dimensioni: standard 100 X 200 cm. Su richiesta x 50 -> 400 cm.
- Battentature: standard 2 lati. Su richiesta 4 lati.
- Membrana bituminosa (guaina): esclusivamente armata in poliestere, normale o ardesiata, spessori da 2 a 6 mm,
resistenza al freddo: standard - 5°
- Caratteristiche: L’utilizzo di pannelli preaccoppiati con guaina nella parte superiore, protegge realmente l’intera copertura da qualsiasi aggressione di: agenti esterni, roditori, uccelli, ecc.  non necessitando quindi di ulteriori protezioni tipo parapasseri.
- Dimensioni listelli: standard 30 x 40 mm. Su richiesta altre dimensioni.
- Numero listelli per pannello: da 1 a 7 su richiesta.
- Utilizzo: 1) Per coperture inclinate in laterocemento o tavelloni da posare in battuta ad un travetto in legno o cordolo in cemento predisposti.
- Fissaggio alla struttura sottostante mediante incollaggio o appositi tasselli ad espansione direttamente sui listelli.
- Saldatura a fuoco di tutte le giunte predisposte, compresi raccordi ai camini, contromuri, colmi, ecc.
- Ancoraggio della copertura finale, tegole, coppi, ecc., mediante schiuma poliuretanica apposita o malta di cemento.
- E’ possibile l’applicazione di listelli porta-tegole a condizione che il pannello sia posato in senso orizzontale con i listelli perpendicolari alla gronda.
2) Per coperture piane o terrazzi.
- Di seguito al fissaggio e alla saldatura delle giunte, si procede direttamente alla sovrapposizione del sottofondo e quindi alla posa dello strato finale (piastrelle, ecc.).

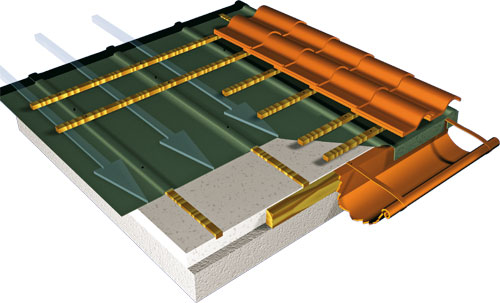

Pannello T03







Pannello in polistirene espanso sinterizzato, autoestinguente in classe 1 secondo euroclassi en13163 (ex norma uni 7819), preaccoppiato a fuoco su tutta la superficie con membrana impermeabilizzante, predisposto con cimose sbordanti di c.a. 10 cm. su due lati per sovrapposizioni e listelli in legno parzialmente annegati sotto guaina, consentendo il fissaggio meccanico anche molto ravvicinato, ottimale quindi per zone molto ventose o su tetti con notevoli pendenze. I listelli in rilievo permettono la successiva applicazione di quelli porta-tegole mantenendoli sollevati, favorendo quindi la ventilazione e lo scolo di eventuale acqua dovuta alla rottura del manto di copertura, tegole, ecc.
- Spessori: da 30 mm.
- Densità-eps: da 18 a 35 kg/mc – eps da 100 a 300
- Dimensioni: standard 100 X 200 cm.
- Battentature: standard 2 lati.
- Membrana bituminosa (guaina): esclusivamente armata in poliestere, normale o ardesiata, spessori da 2 a 6 mm,
resistenza al freddo: standard - 5°
- Caratteristiche: L’utilizzo di pannelli preaccoppiati con guaina nella parte superiore, protegge realmente l’intera copertura da qualsiasi aggressione di: agenti esterni, roditori, uccelli, ecc.  non necessitando quindi di ulteriori protezioni tipo parapasseri.
- Dimensioni listelli: standard 30 x 40 mm. su richiesta altre dimensioni.
- Numero listelli per pannello: N. 3 interasse 66,6 cm. – N. 4 interasse 50 cm.
- Utilizzo: per coperture inclinate su assito in legno, in laterocemento o tavelloni da posare in battuta ad un
travetto in legno o cordolo in cemento predisposti.
- Fissaggio alla struttura sottostante mediante appositi tasselli ad espansione direttamente sui listelli.
- Saldatura a fuoco di tutte le giunte predisposte, compresi raccordi ai camini, contromuri, colmi, ecc.
- Fissaggio della listellatura orizzontale porta-tegole all’interasse desiderato.
- Ancoraggio della copertura finale, tegole, coppi con dentello di aggancio, direttamente sui listelli
porta-tegole predisposti. In condizioni di elevate pendenze e zone molto ventose, è possibile il fissaggio meccanico delle tegole direttamente sui listelli per mezzo di viti fosfatate.
Nelle coperture in legno, se l’interasse dei travetti verticali è preventivamente predisposto in fase di costruzione a 50 – 66,6 – 100 cm. i listelli sotto guaina corrispondono con la posizione dei travetti, in caso di interasse diverso bisogna utilizzare pannelli con scanalature orizzontali cod. T03b.

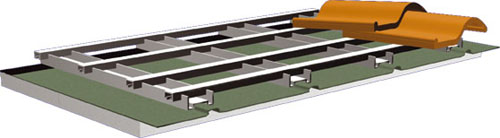

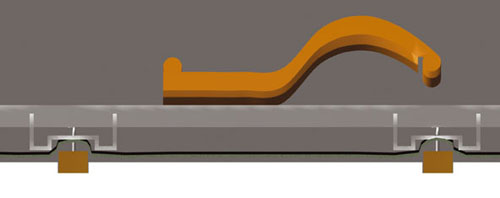

Questo pannello consente l'applicazione di strutture metalliche porta tegole, montanti e traverse cod. S30



Pannello T03b per strutture in legno



Se l’interasse dei travetti è preventivamente predisposto in fase di costruzione a 50/66,5/100 cm i listelli
sottoguaina corrispondono con la posizione dei travetti.

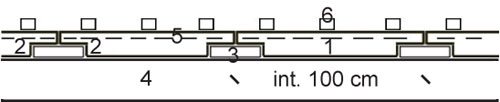

in caso di interasse diverso bisogna utilizzare pannelli con scanalature orizzontali:
1. pannelli largh. 100 cm
2. scanalature orizzontali 6x2,5 cm (12x2,5 cm per 1 lato)
3. tavola predisposta int. 100 cm, sez. 10/12x2,5 cm
4. travetti verticali
5. listelli sottoguaina preinseriti
6. listelli portategole







Pannello in polistirene espanso sinterizzato, autoestinguente in classe 1 secondo euroclassi en13163 (ex norma uni 7819), preaccoppiato a fuoco su tutta la superfice con membrana impermeabilizzante, predisposto con cimose sbordanti di c.a. 10 cm. su due lati per sovrapposizioni e listelli in legno parzialmente annegati sotto guaina, consentendo il fissaggio meccanico anche molto ravvicinato, ottimale quindi per zone molto ventose o su tetti con notevoli pendenze.
I listelli in rilievo permettono la successiva applicazione di quelli porta-tegole mantenendoli sollevati, favorendo quindi lo scolo di eventuale acqua dovuta alla rottura del manto di copertura, tegole, ecc., e inoltre un’ottima ventilazione.
- Spessori: da 50 mm.
- Densità-eps: da 18 a 35 kg/mc – eps da 100 a 300
- Dimensioni: standard cm. 100 x 200.
- Battentature: standard sui 2 lati corti. 25 x 120 mm. Su di un lato lungo. 25 x 60 mm. Su due lati lunghi.
- Membrana bituminosa (guaina): esclusivamente armata in poliestere, normale o ardesiata, spessori da 2 a 6 mm,
resistenza al freddo: standard - 5°
- Caratteristiche: L’utilizzo di pannelli preaccoppiati con guaina nella parte superiore, protegge realmente l’intera copertura da qualsiasi aggressione di: agenti esterni, roditori, uccelli, ecc.  non necessitando quindi di ulteriori protezioni tipo parapasseri.
- Dimensioni listelli: standard 30 x 40 mm. Su richiesta altre dimensioni.
- Numero listelli per pannello: 3 interasse 66,6 cm. 4 Interasse 50 cm.

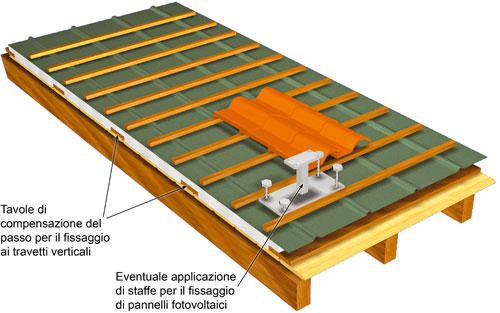

- Utilizzo: per coperture inclinate su assito in legno o solo travetti non auto-portanti ad interassi diversi (ideale per ristrutturazioni). Le due scanalature in corrispondenza dei lati lunghi del pannello (25 x 60 mm.) Sono predisposte per l’inserimento nella giunzione di una tavola che consente il fissaggio all’interasse dei listelli sotto guaina rendendo quindi tutta la struttura auto-portante. L’utilizzo invece di un’unica scanalatura grande su un lato lungo del pannello (25 x 120 mm.) Ha la funzione di rompi-tratta, necessaria su struttura con assito in legno con forte pendenza, evitando lo scivolamento e permettendo anch’essa il fissaggio all’interasse dei listelli sotto guaina.
- Fissaggio alla struttura sottostante mediante normale chiodatura ai travetti attraverso i listelli sotto guaina.
- Saldatura a fuoco di tutte le giunte predisposte, compresi raccordi ai camini, contromuri, colmi, ecc.
- Fissaggio della listellatura orizzontale porta-tegole all’interasse desiderato.
- Ancoraggio della copertura finale, tegole, coppi con dentello di aggancio, direttamente sui listelli porta-tegole predisposti. In condizioni di elevate pendenze e zone molto ventose, è possibile il fissaggio meccanico delle tegole direttamente sui listelli per mezzo di viti fosfatate.
