Premessa
Solamente i pannelli preaccoppiati con guaina saldabile a fuoco garantiscono una sicura impermeabilizzazione In corrispondenza dei punti critici: camini - finestre - abbaini - compluvi - colmi - basse pendenze - ecc. |
7 concetti essenziali di funzionalità
1. Autoestinguenza al fuoco certificabile in classe 1 norma 7819
2. Isolamento efficace senza ponti termici
3. Perfetta impermeabilizzazione agli agenti atmosferici
4. Ventilazione effettivamente funzionale
5. Fissaggio sicuro del manto di copertura
6. Inattaccabilità da qualsiasi tipo di animale roditori, uccelli, ecc.
7. Posa in opera fattibile secondo le precise disposizioni del produttore
Tutti i pannelli sono:
- Strutturati secondo il tipo di lavoro da realizzare, in tre fasce di prodotti:
| 1. | Solo polistirene e guaina per coperture su laterocemento e perline in situazione di normale pendenza. |
| 2. | Muniti di listelli completamente annegati, atti ad eseguire un efficace fissaggio meccanico su coperture con oltre il 40% di pendenza. |
| 3. | Muniti di listelli parzialmente annegati, con caratteristiche come sopra, ma utilizzabile anche per coperture in legno non autoportanti, mantengono sollevato il listello portategole per consentire il deflusso dell'acqua e la ventilazione sotto tegola. |
| 4 | Preaccoppiati con grafite, fibra di legno mineralizzato, fibra di legno |
| - | Preaccoppiati meccanicamente a fuoco su tutta la superfice esclusivamente con guaina armata in poliestere, sbordante di 10 cm su due lati |
| - | Battentati su due lati |
| - | Producibili con spessori da 3 a 30 cm. |
| - | Predisposti con scanalature e listelli orizzontali per l'aggancio delle tegole T04 - T05 |
| - | Predisposti con scanalature o ondulazione inferiore per favorire una maggiore ventilazione con il solaio sottostante T06 - T07 - T08 - C18 |
| - | Predisposti con fori all'interno della lastra e all'interno del pannello per favorire il temperamento dell'aria esterna T09 - T10 - T11 - C21 - C22 - C30 - C31 |
| - | Predisposti con dentelli nella parte bassa dell'onda per mantenere sollevati i coppi favorendo lo scolo dell'acqua, evitando quindi il fenomeno del congelamento e di conseguenza le continue rotture dovute al ghiaccio C28 - C29 |
| - | Predisposti con grandi scanalature superiori per favorire una maggiore ventilazione tra il pannello fenonico e il solaio sottostante utilizzabili anche per coperture in coppi T13b |
| - | Preaccoppiati con lastre di compensato fenolico tipo OSB standard sp.mm 10 T12 - T13, T13 Multiventil con grande camera di ventilazione (42 x 4 cm variabili) e sistema meccanico efficace di applicazione alla struttura mediante travetti di spessoramento |
| - | Predisposti per coperture metalliche T02 - T07 - T10 interasse fissaggi 100 - 200 cm |
| - | Muniti di listelli sagomati metallici porta tegole preinseriti con fori di ventilazione e scolo dell'acqua T15 |
| - | Preaccoppiati con lastra bituminosa tipo ondulina sbordante su due lati C23 - C24 |
| - | I pannelli ondulati per coppi variano il passo delle onde da 9 a 30 cm. Standard cm 20,9 |
A richiesta
| - | Elemento speciale per la prima fila di gronda T14 abbinato al pannello T15 |
| - | Elemento speciale per compluvio A28 |
| - | Guaina ardesiata di colore rosso, per finiture a vista o al fine di posare una sola fila di coppi sopra |
| - | Scanalature orizzontali per tetti in legno |
| - | Listellatura verticale e guaina T12 - T13 - T13 Multiventil |
 |

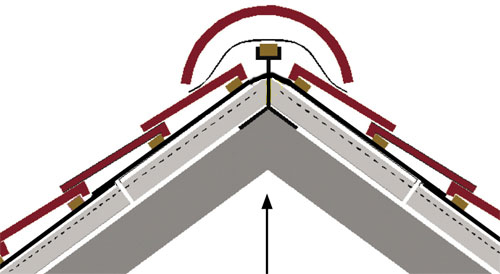

Si taglia il polistirene in corrispondenza della linea di colmo, girando la guaina sull'altro verso della falda e riempiendo con schiuma poliuretanica eventuali vuoti. Per realizzare un colmo ventilato, si fissano prima le staffe porta listello alla struttura, quindi il listello ed il colmo ventilato. |
 |
Colmo ventilato autoportante in acciaio zincato forato e piombo. |
 |

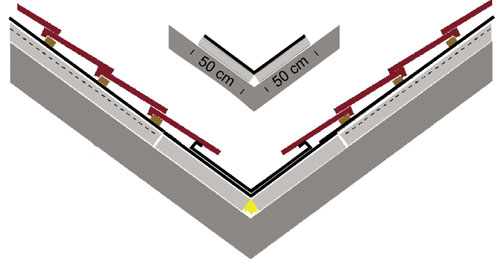

Si taglia il polistirene in corrispondenza della linea di compluvio, girando e saldando a fuoco la guaina sull'altro verso della falda, riempiendo con schiuma poliuretanica eventuali vuoti, si procede quindi alla posa della normale lattoneria. Su richiesta è possibile fornire un elemento predisposto per compluvio cod. A28 dim. 50x50 per 200 cm. |
 |

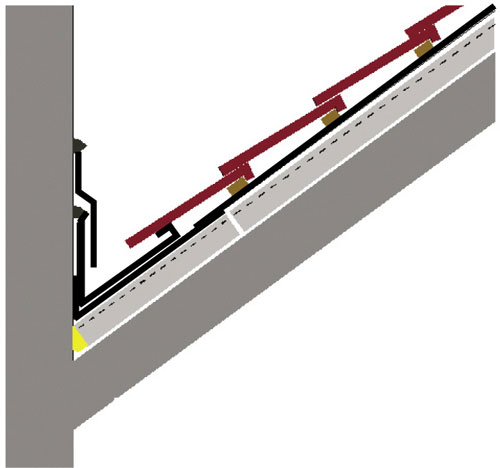

Si taglia il polistirene in corrispondenza della linea di compluvio verticale, girando e saldando a fuoco la guaina sulla parte muraria, riempiendo con schiuma poliuretanica eventuali vuoti, si procede quindi alla posa della normale lattoneria. |
 |

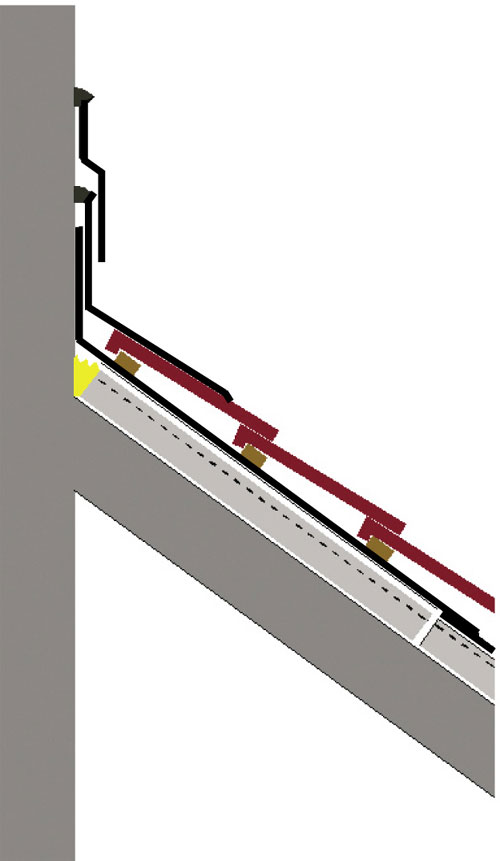

Si taglia il polistirene in corrispondenza della fine della falda, girando e saldando a fuoco la guaina sulla parte muraria, riempiendo con schiuma poliuretanica eventuali vuoti, si procede quindi alla posa della normale lattoneria. |
 |

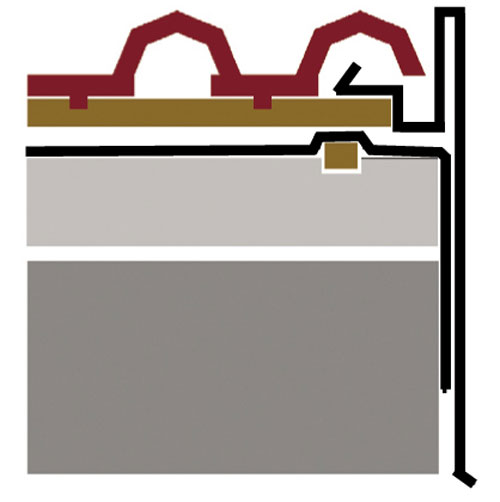

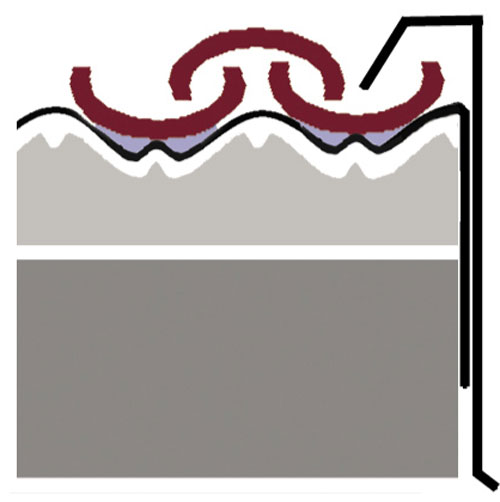

Si taglia il polistirene in corrispondenza della falda laterale, girando e saldando a fuoco la guaina sulla parte muraria o con chiodatura al travetto in legno, si procede quindi alla posa della normale lattoneria. |
 |
 |

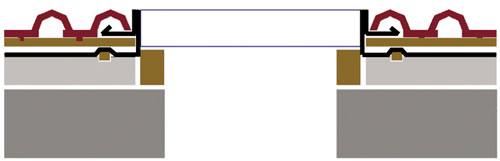

In corrispondenza dei fori delle finestre, camini, ecc, si taglia il polistirene come necessita, girando e saldando a fuoco la guaina sul telaio della finestra o sulla parte muraria del camino. Si posa quindi la normale lattoneria. Solo l'utilizzo di pannelli impermeabilizzati sulla parte superiore garantisce una sicura impermeabilizzazione ed evita ristagni d'acqua. |
 |

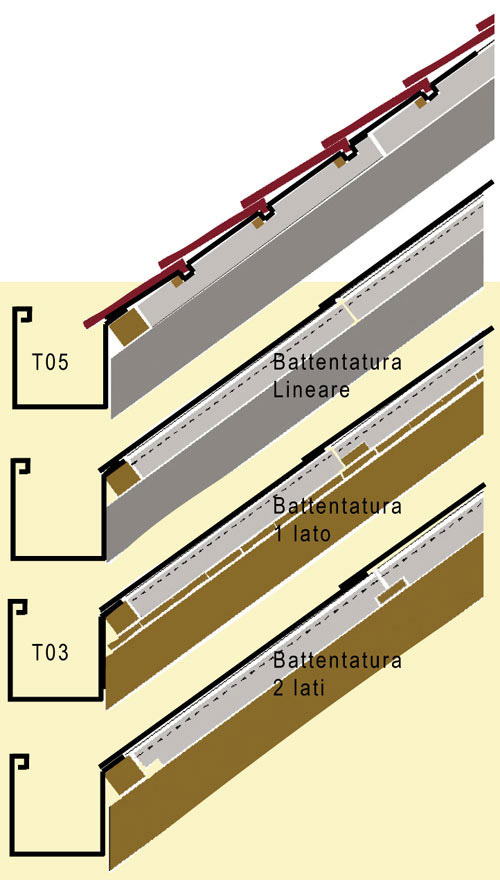

Nelle giunzioni orizzontali i pannelli sono accostati con battentatura lineare. |
